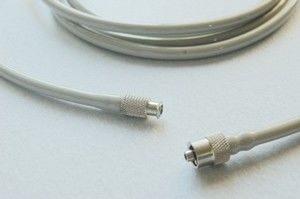

OEM পার্ট নাম্বার ক্রস রেফারেন্সঃ
সামঞ্জস্যতাঃ
| নির্মাতা |
মডেল |
| সমালোচনা |
1100, 2200, 5070/পি, 507E/P/R, 507N/P, 507S/SD
|
| ফুকুদা ডেনশি |
ডায়নাস্কোপ ডিএস-৭১০০, ডায়নাস্কোপ ডিএস-৭২০০
|
| গোল্ডওয়ে |
ভেট 420A
|
| মাইন্ড্রে > ডেটাস্কোপ |
পাসপোর্ট, পাসপোর্ট ডি, পাসপোর্ট এল, পাসপোর্ট এক্সএল
|
| ওম্রন > কলিন |
400 সিরিজ, প্রেস-মেট অ্যাডভান্টেজ, প্রেস-মেট (পুরানো মডেল), প্রেস-মেট 8800
|
| ওয়েলচ অ্যালিন |
আটলাস, আটলাস ৬২০০ সিরিজ
|
উত্পাদনের জন্য প্রক্রিয়া প্রবাহ নিম্নরূপঃ
তারের কাটাঃ তারগুলি প্রয়োজনীয় দৈর্ঘ্যে কাটা হয়।
শেল্ট স্ট্রিপিংঃ অভ্যন্তরীণ কন্ডাক্টরগুলিকে প্রকাশ করার জন্য তারের বাইরের শেল্টটি সরিয়ে ফেলা হয়।
ঢাল বাঁকানোঃ যদি ঢালের স্তর থাকে, তবে এটি হস্তক্ষেপের বিরুদ্ধে অতিরিক্ত সুরক্ষার জন্য অভ্যন্তরীণ কন্ডাক্টরগুলির চারপাশে বাঁকানো হয়।
স্লিভ ক্রিম্পিংঃ স্লিভ বা সংযোগকারীগুলি সঠিক সংযোগের সুবিধার্থে তারের শেষের দিকে ক্রাম্প করা হয়।
টিন সোল্ডারিং: টিন সোল্ডার দিয়ে প্রদর্শিত কন্ডাক্টরগুলি লেপ দেওয়া হয় যা পরিবাহিতা বাড়ায় এবং নিরাপদ সংযোগ নিশ্চিত করে।
এন্ড প্রেসিংঃ ক্রাইমড আর্ম বা সংযোগকারীগুলি তারের শেষের দিকে নিরাপদে চাপ দেওয়া হয়।
সেট প্লাস্টিকের শেলঃ কাঠামোগত অখণ্ডতা এবং সুরক্ষার জন্য একত্রিত উপাদানগুলির চারপাশে একটি প্লাস্টিকের শেল বা হাউজিং স্থাপন করা হয়।
বৈদ্যুতিক পরীক্ষাঃ সমন্বিত উপাদানগুলি সঠিক বৈদ্যুতিক কার্যকারিতার জন্য পরীক্ষা করা হয় যাতে তারা প্রয়োজনীয় স্পেসিফিকেশনগুলি পূরণ করে তা নিশ্চিত করা যায়।
অভ্যন্তরীণ ছাঁচ গঠনঃ প্রয়োজন হলে, একত্রিত উপাদানগুলির অতিরিক্ত সমর্থন এবং কাঠামো প্রদানের জন্য একটি অভ্যন্তরীণ ছাঁচ গঠন করা হয়।
বাহ্যিক ছাঁচ গঠনঃ আরও সুরক্ষা এবং নান্দনিক আবেদন প্রদানের জন্য অভ্যন্তরীণ উপাদানগুলির চারপাশে একটি বাহ্যিক ছাঁচ গঠন করা হয়।
চাক্ষুষ পরিদর্শনঃ কোন ত্রুটি বা অস্বাভাবিকতা আছে কিনা তা পরীক্ষা করার জন্য সমন্বিত পণ্যটি চাক্ষুষভাবে পরিদর্শন করা হয়।
বৈদ্যুতিক পরীক্ষাঃ পণ্যটির বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করার জন্য আরেকটি বৈদ্যুতিক পরীক্ষা করা হয়।
নেটওয়ার্কের থ্রেড শেষঃ যদি প্রযোজ্য হয়, নেটওয়ার্ক থ্রেড শেষ সংযোগের জন্য প্রস্তুত করা হয়।
গাদী অপসারণঃ অভ্যন্তরীণ কন্ডাক্টরকে প্রকাশ করার জন্য নেটওয়ার্ক থ্রেডের শেষের বাইরের গাদী অপসারণ করা হয়।
ঢাল বাঁকানোঃ ঢাল স্তরটি অতিরিক্ত সুরক্ষার জন্য অভ্যন্তরীণ কন্ডাক্টরগুলির চারপাশে বাঁকানো হয়।
টিন সোল্ডারিংঃ নিরাপদ সংযোগের জন্য উন্মুক্ত কন্ডাক্টরগুলি টিন সোল্ডার দিয়ে আবৃত।
চিপস ওয়েল্ডিংঃ চিপ বা ইলেকট্রনিক উপাদানগুলি নেটওয়ার্ক থ্রেডের শেষে ওয়েল্ড করা হয়।
আঠালো বিতরণঃ উপাদানগুলিকে সুরক্ষিত করতে এবং স্থিতিশীলতা প্রদানের জন্য আঠালো বা আঠালো বিতরণ করা হয়।
সমাবেশঃ পণ্যের নকশা অনুযায়ী বিভিন্ন উপাদান একত্রিত করা হয়।
চূড়ান্ত পরীক্ষাঃ সম্পূর্ণরূপে একত্রিত পণ্যটি সমস্ত স্পেসিফিকেশন এবং মান পূরণ করে তা নিশ্চিত করার জন্য একটি চূড়ান্ত পরীক্ষার মধ্য দিয়ে যায়।
প্যাকেজিংঃ সমাপ্ত পণ্যটি প্যাকেজ করা হয় এবং শিপিং বা বিতরণের জন্য প্রস্তুত করা হয়।
